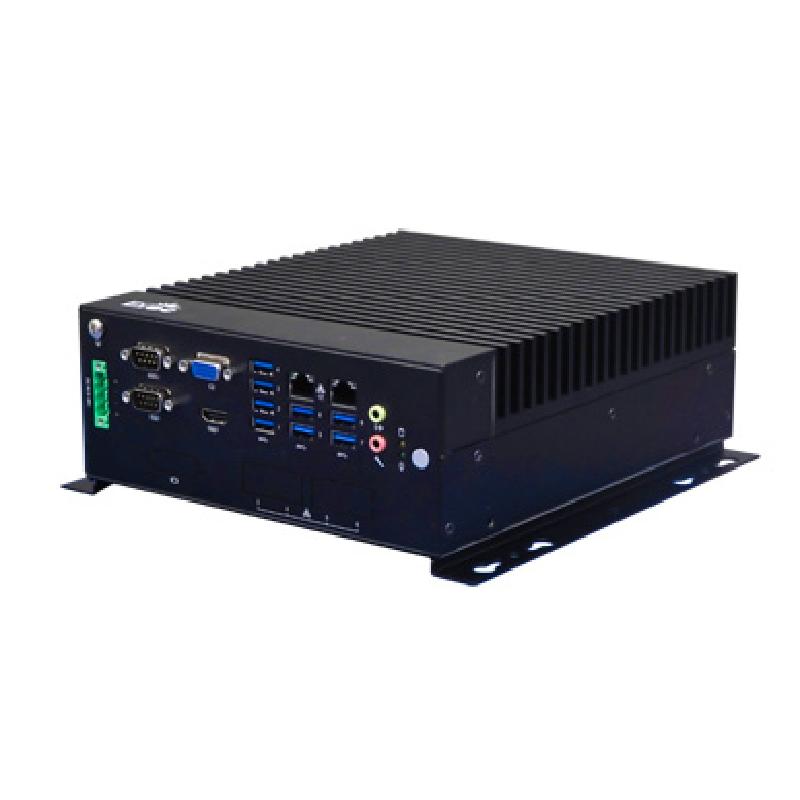

研祥高性能嵌入式系統M80

研祥高性能嵌入式系統M80


    M80是一款高性能嵌入式平臺,主板采用Intel W480E芯片組,支持第十代/十一代至強酷睿處理器;整機結構簡單,外形尺寸小巧,具有優良的散熱與抗振性能;整機IO接口豐富,同時支持WIFI、4G功能;通過高速連接器可擴展豐富IO接口,用戶可自定義接口,支持PCI、PCIE擴展,以滿足不同應用需求;產品主要應用于機器視覺、高速公路車道控制器、AI人工智能與邊緣計算、車路協同與輔助駕駛、智能制造非標設備等應用領域。

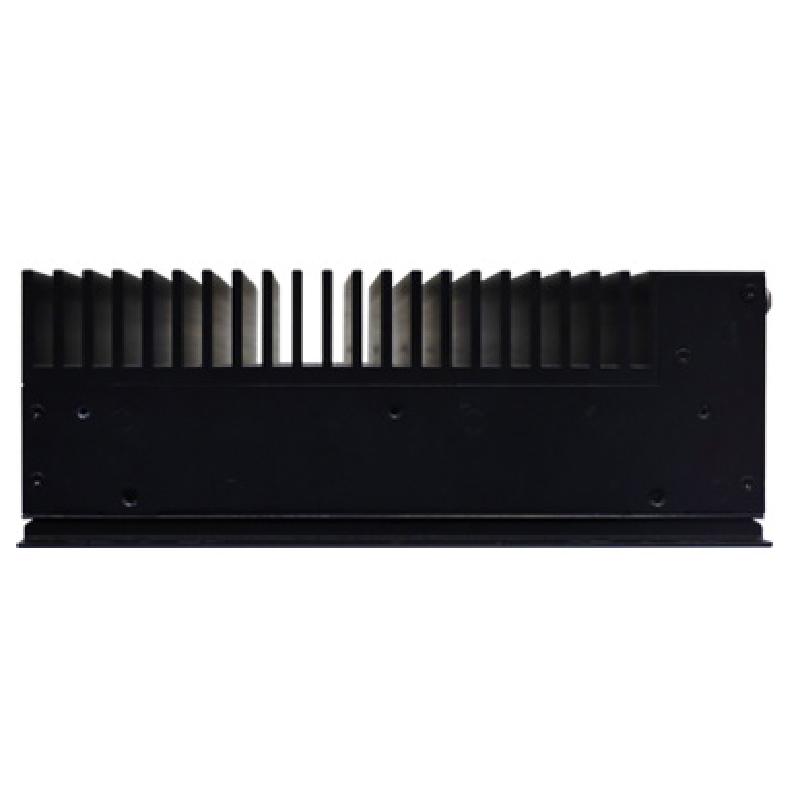

    • 優良的散熱與抗振性能
    • 全密閉無風扇
    • 高性能
    • 支持4G、WIFI模塊
    • 寬溫工作
    • 接口豐富可擴展

系統配置

處理器

Intel? Xeon W & 10th /11th  Core? i9/i7/i5/i3 ,LGA1200,功耗不超過 65W的系列處理器

芯片組

Intel? W480E

內存

2個260 Pin DDR4 SO-DIMM插槽,單槽最大支持32G,整機最大支持64G;

I/O接口

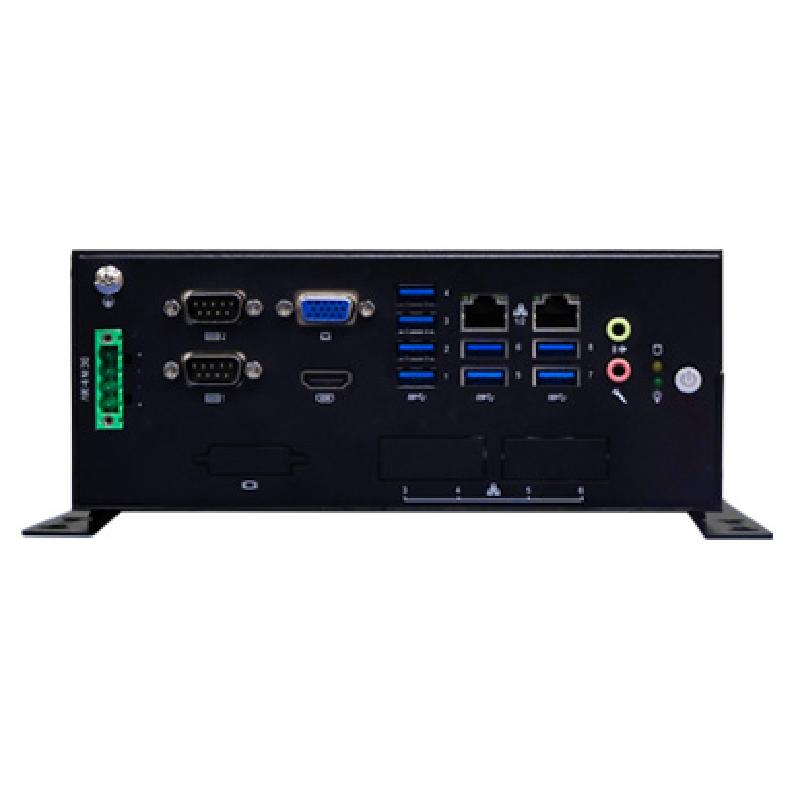

整機外置

2個RJ45 10/100/1000Mbps網絡接口,可擴展至6個網口;

4個USB3.2(Gen 2)+4個USB3.2(Gen 1)接口;

2個串口(RS232/485/422可選);

1組Audio接口(支持MIC-IN、LINE-OUT);

1個VGA,1個HDMI顯示,內置1個DVI接口;

主板內置

1個8路GPIO;

4個內置2x5Pin Wafer插針(可擴展RS232);

1個內置USB2.0(1x5PIN wafer插針,可通過USB線材擴展內置加密狗);

4個SATA 3.0(6Gbps),支持0/1/5/10;

1個TPM接口,支持TPM2.0;

擴展總線

主板集成

1個M-SATA插槽(實現4G 或存儲功能,4G功能和存儲擴展不能共存使用);

1個內部SIM卡槽;

1個M.2 Key E(可實現WIFI擴展);

1個2×30Pin高速連接器,自定義擴展接口,可外接擴展模塊;

存儲器

硬盤

M80主機本身支持1個2.5寸硬盤位

擴展箱支持可選硬盤擴展支架,支架占用擴展槽位:

1槽擴展箱,可選擴展支架擴展1個2.5寸硬盤位;

2槽擴展箱,可選擴展支架擴展2個2.5寸硬盤位;

3槽擴展箱,可選擴展支架擴展2個2.5寸硬盤位;

MSATA/M.2

支持1個M-SATA插槽;

遠程維護

支持AMT功能;

電源

1個4Pin鳳凰端子型電源接口;

外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選;

開關指示燈

電源、硬盤指示燈

環境要求

工作溫度

0℃~+45℃(機械硬盤/常溫固態硬盤);

-20℃~+60℃(寬溫固態/電子硬盤, CPU TDP≤35W);

-20℃~+50℃(寬溫固態/電子硬盤, 35W<CPU TDP≤65W);

注:

1.無風扇整機不推薦搭配HDD普通機械硬盤,整機工作環境的空氣流速須大于0.7m/s。

2.帶風扇配置可以搭配HDD機械硬盤。

存儲溫度

-40℃~+85℃;濕度:5%~95%(非凝結狀態)

安裝方式

壁掛式、桌面式;

外形尺寸

80mm(W)×240mm(D)×200mm(H)

M80-1P:108mm(W)×240mm(D)×200mm(H)

M80-2P:129mm(W)×240mm(D)×200mm(H)

M80-3P:154mm(W)×240mm(D)×200mm(H)

操作系統

支持WIN10(64 bit)、Server 2019和Ubantu X64、Cent OS等高內核版本Linux操作系統;
