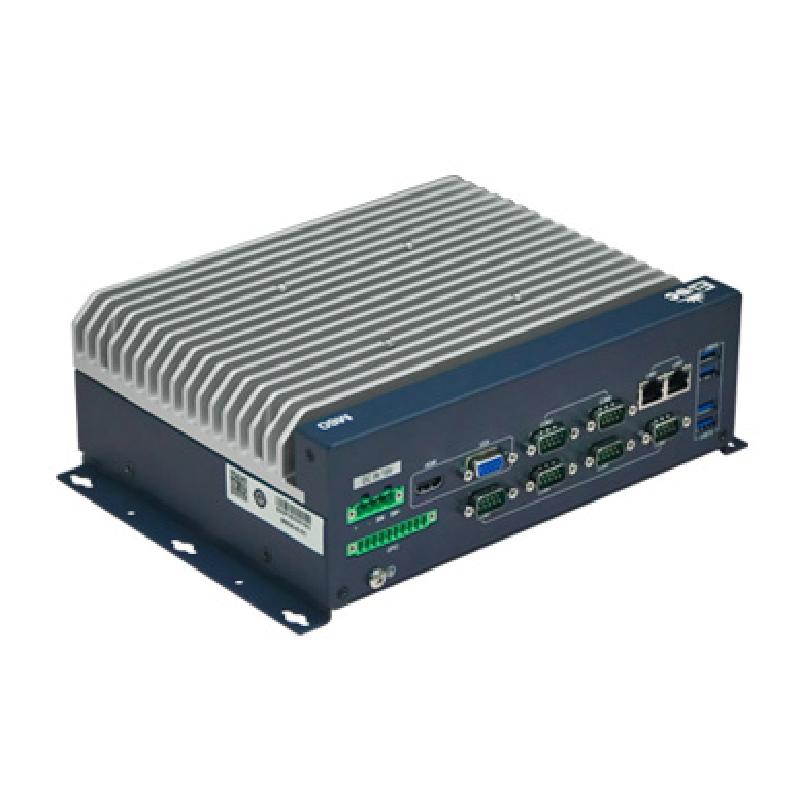

研祥低功耗高性能無風扇嵌入式系統M60A

系統配置

處理器

M60A-E:Intel? Celeron J1900 2.0Ghz四核,板載不可更換

M60A-H:Intel? H110/C236：支持6/7/8代Intel? Core? I3/I5/I7系列，支持9代Intel? Core? I3/I5系列,LGA1151,CPU TDP ≤ 65W

芯片組

M60A-E:Intel?BayTrail

M60A-H:Intel?H110/C236

內存

M60A-E（BayTrail）：支持1個204Pin DDR3L SO-DIMM插槽，最大支持8GB

M60A-H（H110/C236）： 支持2個260Pin DDR4 SO-DIMM內存插槽，單個插槽最大支持32GB，整機內存最大支持64GB

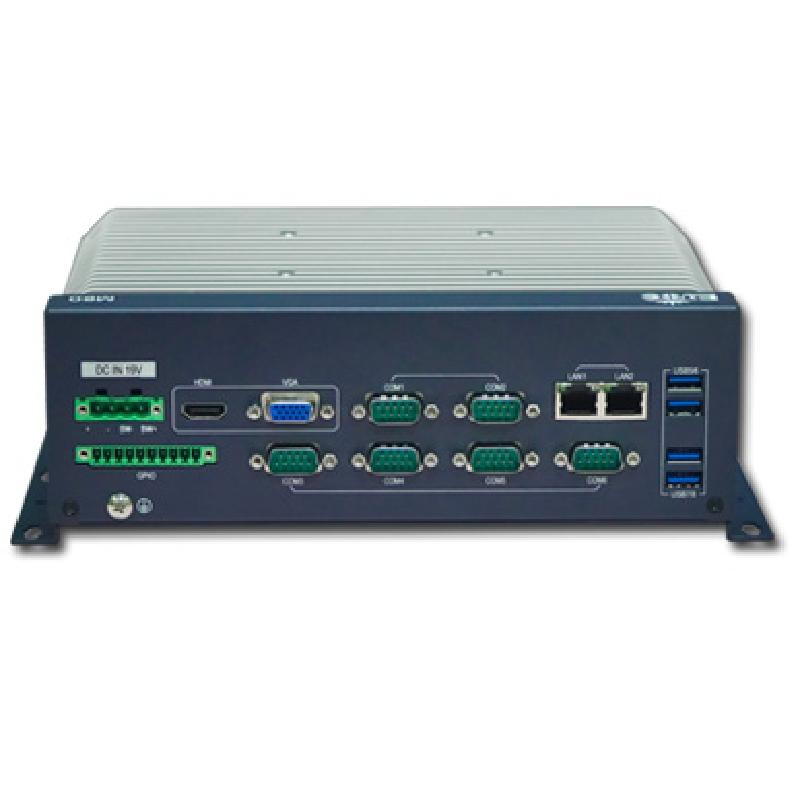

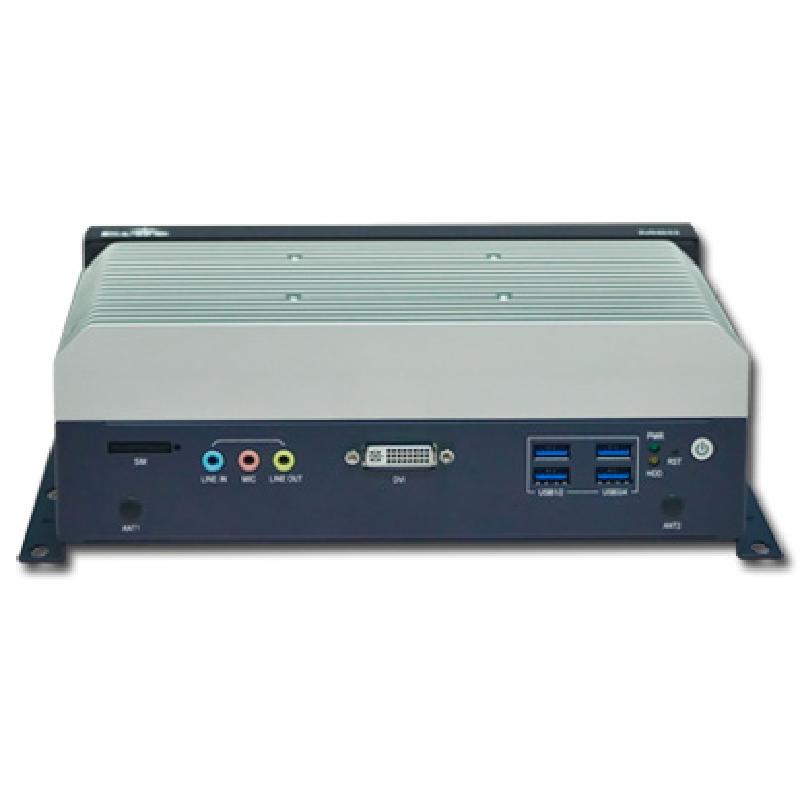

I/O接口

網口

2/4/6個RJ45 10/100/1000Mbps網絡接口可選

顯示

M60A-E （BayTrail）/M60A-H(H110)：支持VGA、HDMI、DVI-D中任意兩顯，不支持同時三顯；

M60A-H (C236)：支持VGA、HDMI、DVI-D同時獨立三顯；

USB

M60A-E（BayTrail）:1個USB3.0+7個USB2.0接口；

M60A-H（H110）：4個USB3.0+4個USB2.0接口；

M60A-H（C236）：8個USB3.0接口；

COM

4/5/6個串口可選,COM1~COM6支持RS232/485/422可選（MAX），配擴展箱可達到10個COM口，擴展箱的4個串口為RS-232模式。

GPIO

1個8路GPIO（1×10鳳凰端子）

Audio

1組Audio接口(支持MIC-IN、LINE-IN、LINE-OUT)

擴展總線

主板集成

1個M-SATA插槽（實現4G 或存儲功能）；

1個SIM卡槽，支持SIM卡外插，方便安裝；

M60A-H（C236）:支持1個M.2 keyM(PCIe X4信號）；

M60A-H（H110）:支持1個M.2 keyM(PCIe X1信號）；

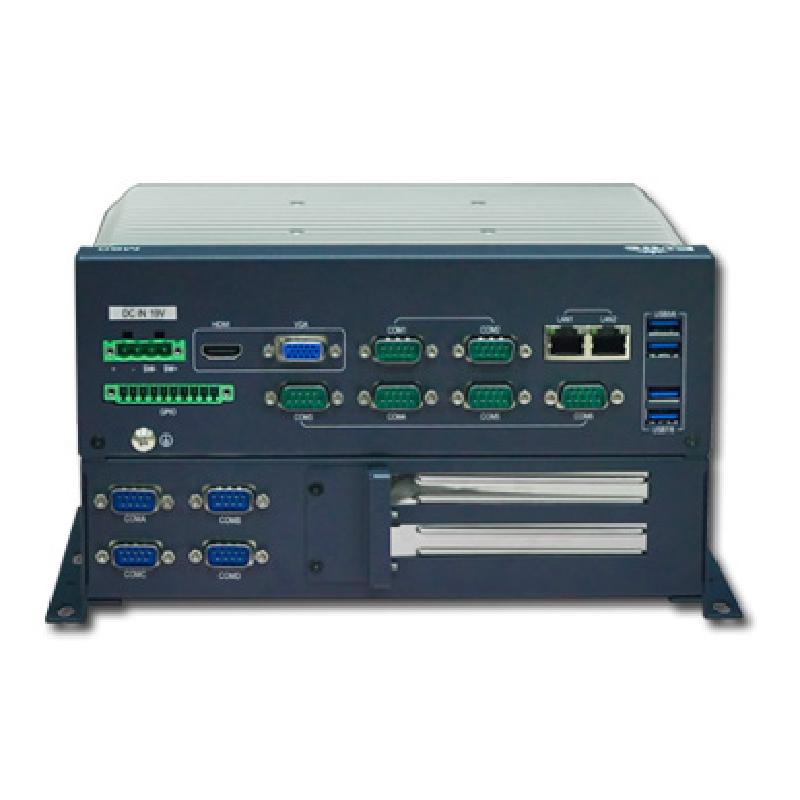

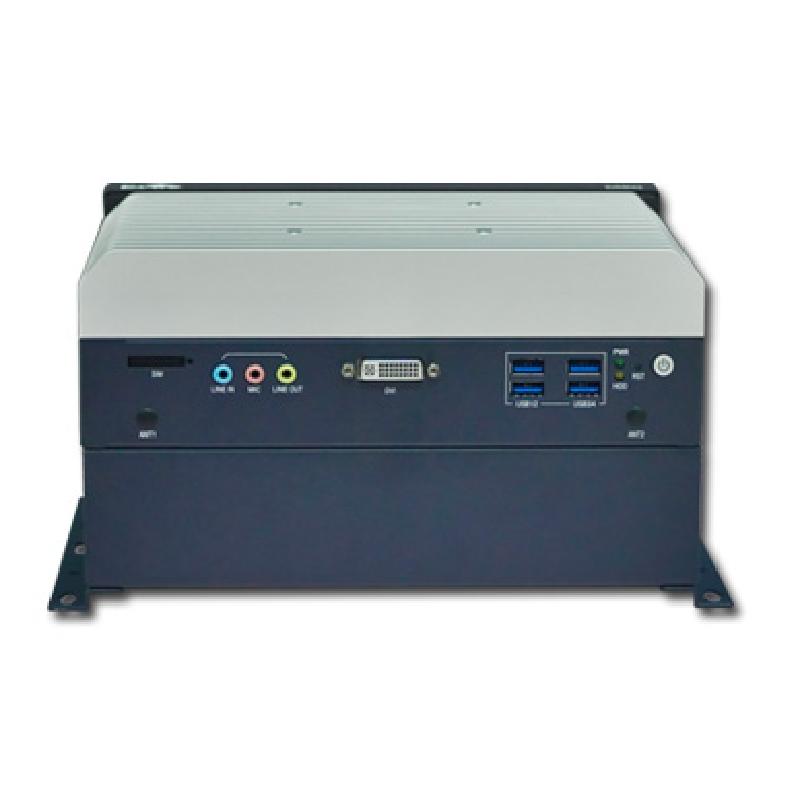

擴展箱

雙擴展卡一：2個PCI（選配）；

雙擴展卡二：1個PCI+1個PCIE x 16（選配）；

四擴展卡一：4個PCI（選配）；

適配M60A-H（H110/C236）：PCIE槽為PCIE3.0 x16信號；

適配M60A-E （J1900）：PCIE槽為PCIE3.0 x1信號；

備注：PCI槽支持PCI2.3標準；PCI卡支持尺寸高106.68mm，長174.63mm，PCIE卡支持尺寸高106.68mm，長167.65mm

存儲器

硬盤

提供2個SATA接口，支持2個2.5寸筆記本硬盤，支持熱插拔功能；

MSATA/M.2

提供1個M-SATA插槽；

M60A-H（C236）:支持1個M.2 keyM(PCIe X4信號）；

M60A-H（H110）:支持1個M.2 keyM(PCIe X1信號）；

工作環境

注意：整機工作環境的空氣流速依據具體配置;

存儲環境

-40℃～+85℃；濕度：5%～95%（非凝結狀態）

安裝方式

壁掛式、桌面式、VESA標準支撐臂

產品尺寸

不帶擴展箱：

M60A-E：240mm（W）×185mm（D)×58mm（H）

M60A-H：240mm（W）×185mm（D) ×78mm（H）

帶擴展箱：

M60A-E-2P：240mm（W）×196.8mm（D)×113mm（H）

M60A-H-2P：240mm（W）×196.8mm（D）×133mm（H）

電源

1個4Pin鳳凰端子型電源接口；

外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選：

M60A-H（H110/C236）: 標配 DC 19V 單電源供電（可選配9VDC-36VDC寬壓模塊）

M60A-E （BayTrail）: 標配 DC 12V 單電源供電（可選配9VDC-36VDC寬壓模塊）

操作系統

支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統。
