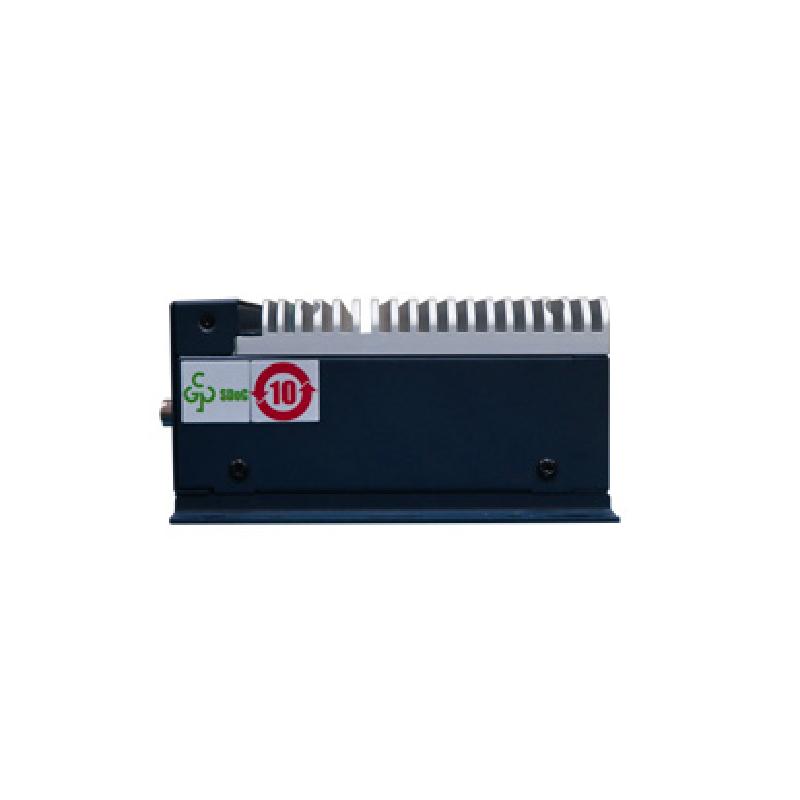

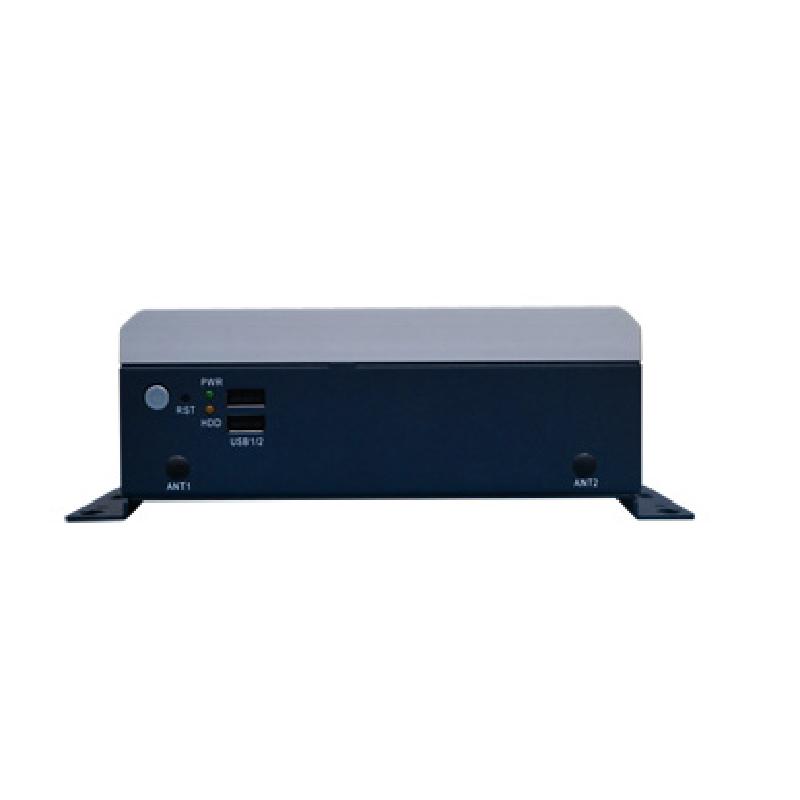

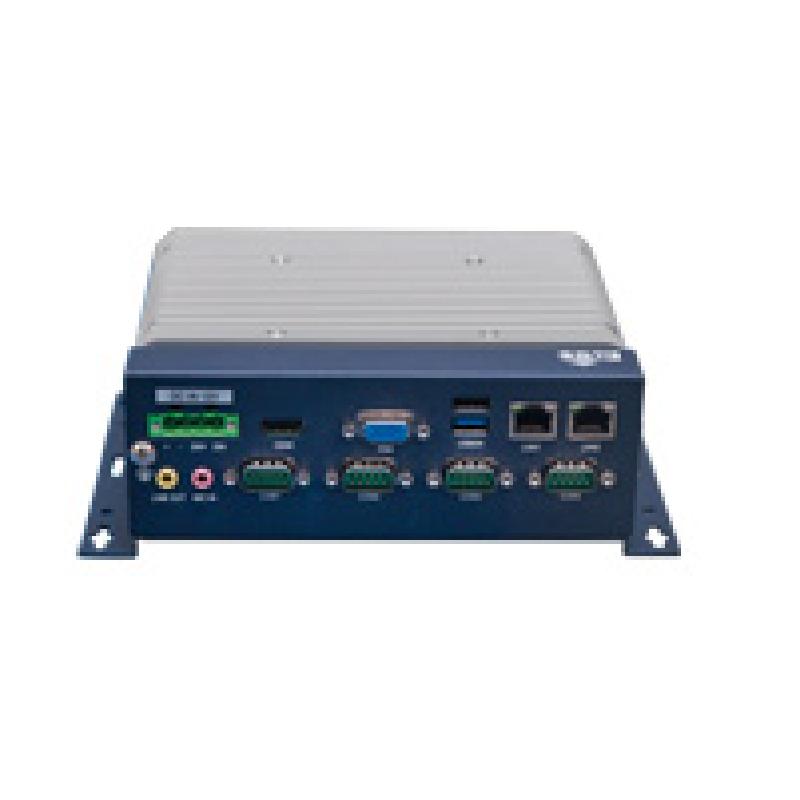

研祥小體積高性能無風扇嵌入式系統 M50B
- M50B是一款小體積高性能無風扇嵌入式產品，板載第六代Intel? Core? i7/i5/i3 U系列處理器、板載J1900處理器+BayTrail平臺芯片技術方案、板載Intel? Celeron ?J6412/ Intel? Atom? X6425E處理器，支持WIN7（64bit）、WIN10、LINUX等操作系統，整機結構簡單，外形尺寸小巧，無風扇設計，具有優良的密封防塵、散熱與抗振性能,主要應用于機械檢測設備、工業自動化控制、機器人控制器等各種嵌入式智能領域。
- 全密閉無風扇
- 小尺寸
- 低功耗高性能
- 寬溫工作
- 接口豐富可擴展
系統配置 | 處理器 | M50B-E:Intel? Celeron J1900 2.0Ghz四核、 Intel? Celeron ? J6412/ Intel? Atom? X6425E處理器，板載不可更換 |
M50B-H:支持Intel? I3-6100U/I5-6300U/ I7-6600U處理器，板載不可更換 | ||
芯片組 | M50B-E:Intel? BayTrail、Elkhart lake | |
M50B-H:Intel? SkyLake-U | ||
內存 | BayTrail: 支持1個SO-DIMM槽；標配4GB, 插槽最大支持8GB，整機內存最大支持8GB | |
Elkhart lake：支持1個260 Pin DDR4 SO-DIMM槽， 插槽最大支持32GB，整機內存最大支持32GB; | ||

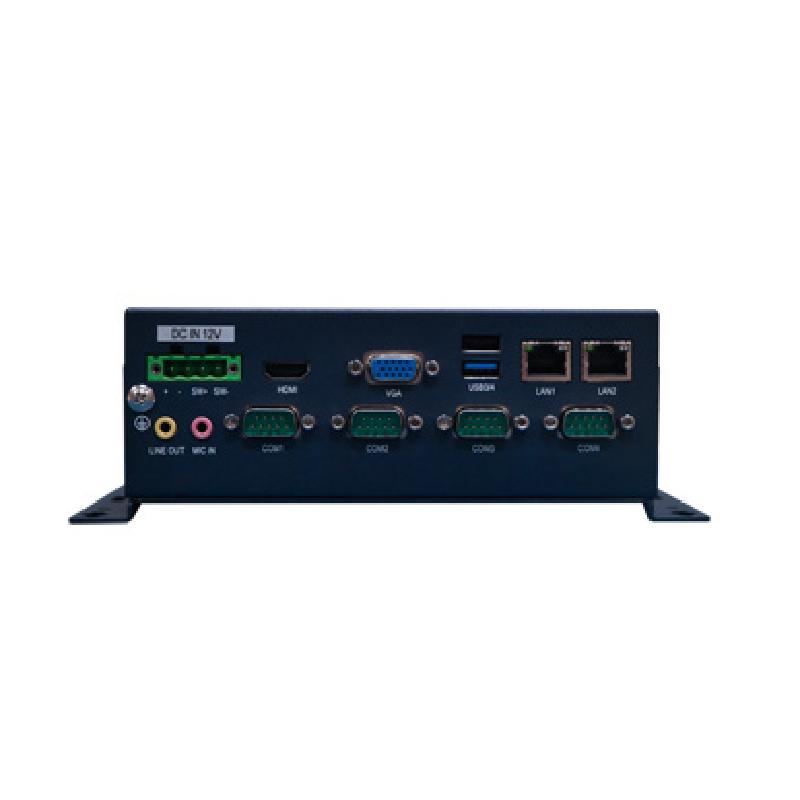

I/O接口 | 網口 | 2個RJ45 10/100/1000Mbps網絡接口，最大可擴展至4個網口,LAN1支持網絡喚醒 |
顯示 | 提供1個VGA、1個HDMI顯示，支持雙顯； | |
USB | BayTrail:最大支持1個USB3.0+5個USB2.0接口； SkyLake-U：最大支持2個USB3.0+4個USB2.0接口 | |
COM | 2~4個串口,COM1~COM4,RS232/485/422可選 | |
Audio | 1組Audio接口(支持MIC-IN、LINE-OUT) | |
擴展總線 | 主板集成 | 1個M.2 key E槽（實現WIFI功能）； 1個M-SATA插槽（實現4G 或存儲功能，4G功能和存儲擴展不能共存使用） |
存儲器 | 硬盤 | 1個SATA 接口；(可選2.5寸機械硬盤或固態硬盤) |
M-SATA/M.2 | 支持1個M-SATA插槽 | |
工作環境 | 0℃～+45℃(機械硬盤)； -10℃～+60℃（寬溫固態/電子硬盤）； 注意：整機工作環境的空氣流速須大于0.5m/s。 | |
存儲環境 | -40℃～+85℃；濕度：5%～95%（非凝結狀態） | |
安裝方式 | 壁掛式、桌面式、VESA標準支撐臂 | |
產品尺寸 | 176mm（W）×142mm（D)×64mm（H）(不含安裝支架) | |
電源 | 1個4Pin鳳凰端子型電源接口； 外置AC 220V電源適配器供電 或 DC 9-30V 寬壓輸入（可選）； 整機標配單壓直流輸出： SkyLake-U: DC 19V 單電源供電； J1900:DC 12V 單電源供電 | |
操作系統 | 支持WIN7(64bit)、WIN10、LINUX(2.6內核)等操作系統 | |
