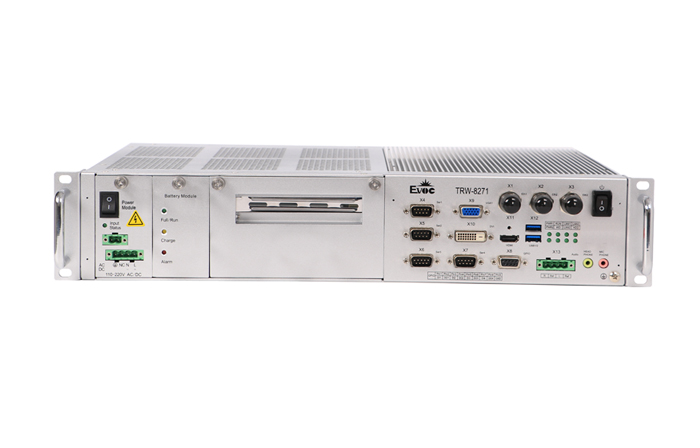

研祥2U 19＂上架型整機 TRW-8271
- TRW-8271是一款2U 19寸上架型整機
采用高性能低功耗處理器，能應用在寬溫環境下，并滿足歐洲鐵路應用標準EN50155關于電磁兼容性，沖擊和振動測試試驗的要求，是一款面向鐵路、地鐵旅客信息系統（PIS）的產品。
- 第六代嵌入式低功耗、高性能平臺
- 易維護的整體拆卸式擴展倉設計
- 高可靠、長壽命超級電容
- 高品質鐵路專用M12網絡接口
- 滿足EN50155歐洲鐵路標準
| 系統配置 | 處理器 | 板載Intel?Core? i7-6822EQ 2.0GHz（最大2.8GHz) 四核八線程板載Intel?Core? i5-6442EQ 1.9GHz（最大2.7GHz) 四核四線程 |
| 芯片組 | Intel CM236 | |
| 內存 | 板載DDR4 2133MHz 4GB內存1個SODIMM插槽（最大支持16GB） | |
| 存儲 | 1個mSATA接口4個SATA 硬盤接口 | |
| 顯示 | 1個VGA接口1個DVI-D接口1個HDMI接口 | |
| I/O接口 | 網絡 | 2個M12-A 10/100/1000Mb網絡1個M12-A 10/100/1000Mb網絡(可選) |
| 串行接口 | 2個DB9隔離串口（支持RS-232/422/485 模式選擇，默認全部為RS-232）2個DB9串口（支持RS-232/422/485 模式選擇，默認全部為RS-232） | |
| GPIO | 8路GPIO（DB9母頭） | |
| USB | 2個USB3.0 Type-A接口 | |
| 音頻 | Line in、Line Out1個Audio(鳳凰端子) | |
| 擴展總線 | 1個32bit PCI或1個PCIeX16(PCIeX4信號)1個Mini-PCIe1個SIM | |
| 工作溫度 | -25℃～+55℃；5%～ 90% 40℃（非凝結狀態） | |
| 存儲環境 | -40℃～+70℃ ； 5%～90% 40℃（非凝結狀態） | |
| 電源 | 可抽拔AC、DC90-260V輸入(鳳凰端子、可兼容M23航空頭)鉛酸蓄電池超級電容(放電時間：≥90S)可選 | |
| 外形尺寸(W×H×D) | 482.4mm x88mm x 260mm | |
| 料號 | 型號 | 描述 |
0010-112911 | TRW-8271-01 | Intel i7-6822EQ 2.0GHz/4GB DDR4/128GB mSATA/2個M12/4個SATA硬盤位/PCI/DC110V/蓄電池 |
0010-112921 | TRW-8271-02 | Intel i5-6442EQ 1.9GHz/4GB DDR4/128GB mSATA/2個M12/4個SATA硬盤位/PCIe/DC110V/蓄電池 |
1040-100411 | TRW-BATTERY-03 | 鉛酸蓄電池模塊 |
2100-112401 | 超級電容模塊 | 超級電容模塊/12V/30W/90S |
1040-100421 | TRW-POWER-03 | 110V/DC電源模塊 配件：電源端子排 |
