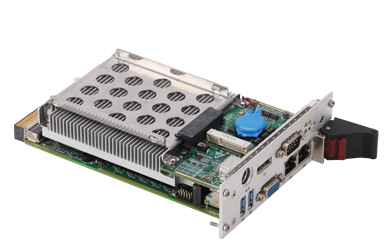

研祥標準3U COMPACTPCI主板 CPC-3816B
- CPC-3816B是一款標準3U CompactPCI主板。主板采用Skylake平臺CM236芯片組
板載最新 8GB DDR4 2133MT/s內存，采用Intel六代高性能的處理器，圖形核心整合Intel? HD Graphics圖形引擎、支持DX11及3D輸出。IO接口豐富，提供16G SSD板載存儲，2路VGA，1路DP顯示接口，2個USB3.0/USB2.0接口，2個USB2.0，2個串口，3個SATA3.0接口及4個千兆網口。 該產品處理器、內存、硬盤等主要部件采用板載設計，最大限度的保證系統的高可靠性，面向航天航空、機載車載等苛刻環境，數據采集等應用領域需求。同時，產品設計遵循EN50155 規范，為軌道交通應用提供性能優異的高可靠平臺。
- 板載第6代Skylake平臺高性能Intel? Core? i7處理器
- 符合EN50155 規范，滿足軌道交通應用
- 板載8GB DDR4內存，16G固態電子盤
- 豐富的IO接口，支持多顯功能
| 系統配置 | 處理器 | Intel? Core? i7-6822EQ Processor 2.0GHz (8M Cache, up to 2.80 GHz，4核8線程)，或Intel? Core? i3- 6102E 1.9GHz Processor(3M Cache 雙核4線程) |
| 芯片組 | CM236芯片組 | |
| 內存 | 板載8G DDR4內存，DRR4 2133 內存顆粒，支持雙通道功能 | |
顯示接口 | VGA×2（其中一路背板引出）DP×1；支持操作系統下三顯輸出 | |
LAN | 前面板2個千兆以太網口 | |
Io接口 | USB：4路，其中前面板USB3.0×2，后背板引出USB2.0×2COM：前面板提供1個標準DB9串口，支持RS232/RS485/RS422，后面板1個DB9串口支持RS-232 前板PS/2鍵盤鼠標復合接口×1 | |
存儲 | 板載SSD 16GB或mSATA（二選一），同時提供兩路SATA信號引出到后IO | |
貯存環境 | 溫度：-40℃～+85℃濕度：10%～95%（非凝結狀態） | |
| 工作溫濕度 | 工作溫度：-20℃ ~ +55℃相對濕度：5%~90% 非凝結 | |
機械規格 | 尺寸規格：160mm（長）×100mm（寬）×8HP 沖擊：20g，11ms 振動 (5Hz-200Hz)：1.5g (工作狀態) 2.0g (非工作狀態) | |
兼容規范 | PICMG 2.0 R3.0 Compact PCI Specification | |
操作系統 | Windows7 32/64Bit, Windows8.1 64Bit, Linux； VxWorks 支持； | |
| 料號 | 型號 | 描述 |
0030-021351 | CPC-3816B-01 | Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD/LAN x2/COMx1 |
0030-021361 | CPC-3816B-02 | Skylake/I3-6102E/8G DDR4/VGAx1/DPx1/SATA /mSATAx1/LAN x2/COMx1 |
0030-021571 | CPC-3816B-03 | Skylake/I7-6822EQ/8G DDR4/VGAx1/DPx1/SATA /mSATAx1/LAN x2/COMx1 |
0030-021581 | CPC-3816B-04 | Skylake/ I3-6102E/8G DDR4/VGAx1/DPx1/SATA/板載16G SSD /LAN x2/COMx1 |
0060-005001 | CPC-RP3816B | 后IO板：VGAx1/SATA x2 /LAN x2/COM x1/USB x2 |
