研祥MVS-718T研祥慧視機器視覺檢測設備

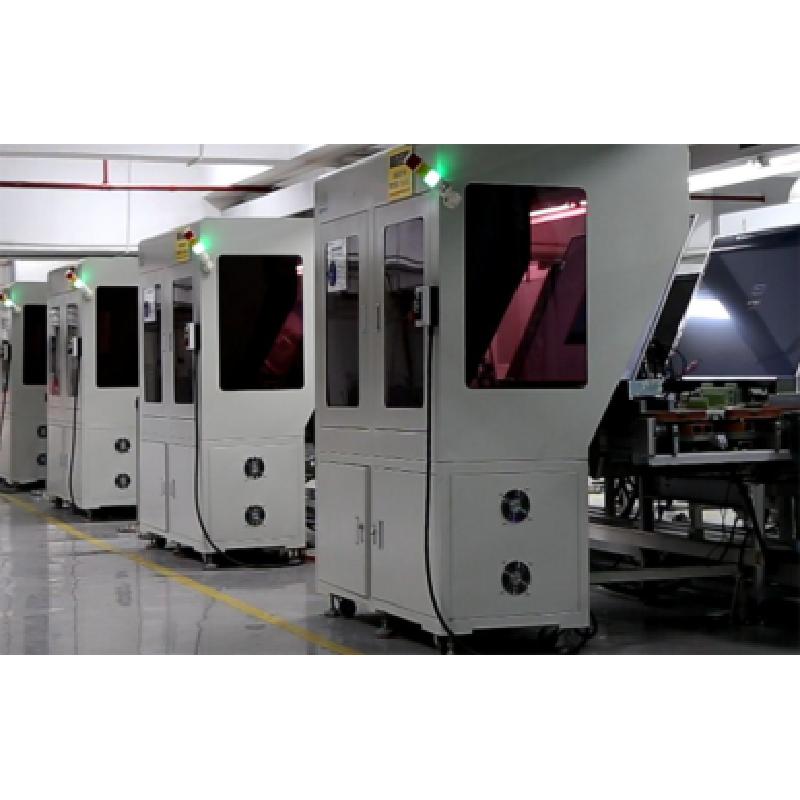

- 研祥慧視機器視覺檢測設備MVS-718T，是業界領先的液晶電視檢測系統，能夠?qū)崿F(xiàn)電視機的全功能自動化檢測，有效提升電視機整機檢測的工作效率和生產效益，能夠達到節省人工、降低制造成本、提高產品質量的當代工業自動化要求，是工業自動化不可或缺的助手。 設備組成形態： ◆ 設備檢測室（固定在產線，2 ～ 4 個工位，依據產線節拍需求調整） ◆ 信號發生裝置（隨待檢液晶電視移動的信號源裝置，需回流復用） ◆ 信號對接系統（對接母端固定在工裝板上，隨工裝板流動，對接公端固定在設備上）
其具有如下特性：
◆ 分布式架構，易于擴展，伸縮性強，高效簡潔
◆ 工業以太網交互信息、指令，穩定、實時
◆ 基于先進的軟件開發環境、自主圖形算法，安全、可靠
◆ 高性能工業服務器與高清工業相機，運算效率高、精度高
◆ 方便的維護艙門、推拉裝置和安全鎖
◆ 定制尺寸，適于生產現場與運輸
◆ 檢測電視整機的完整功能接口
◆ 檢測尺寸范圍廣
電視機整機功能檢測技術規格表 | |||||
接口功能 | 項次 | 機器視覺設備選型 | |||
基本型 | 增強型 | 豪華型 | 可定制項 | ||
檢測時間 | 單項功能或項次，備注1 | 1200ms | 900ms | 700ms | |
整體檢測時間，備注2 | 70s | 60s | 55s | ||
設備尺寸 | 占用產線工位數 | 1 | 4 | 4 | √ |
HDMI視頻輸入 | 圖像有無 | √ | √ | √ | |
圖像缺色 | √ | √ | |||
無聲音 | √ | √ | √ | ||
1920x1080分辨率 | √ | √ | √ | ||
4k分辨率 | √ | ||||
偏色 | √ | ||||
橫條/豎條 | √ | ||||
AV視頻輸入 | 圖像有無 | √ | √ | √ | |
圖像缺色 | √ | √ | |||
PAL制 | √ | √ | √ | ||
NTSC制 | √ | √ | √ | ||
偏色 | √ | ||||
橫條/豎條 | √ | ||||
音頻輸入 | 聲音有無 | √ | √ | √ | |
聲道左右 | √ | ||||
聲音高低 | √ | ||||
分量視頻輸入 | 圖像有無 | √ | √ | √ | |
圖像缺色 | √ | √ | |||
1920x1080分辨率 | √ | √ | √ | ||
偏色 | √ | ||||
橫條/豎條 | √ | ||||
VGA輸入 | 圖像有無 | √ | √ | √ | |
圖像缺色 | √ | √ | |||
1920x1200分辨率 | √ | √ | |||
偏色 | √ | ||||
橫條/豎條 | √ | ||||
VGA audio輸入 | 聲音有無 | √ | √ | ||
聲道左右 | √ | ||||
聲音高低 | √ | ||||
麥克風輸入 | 聲音分析 | √ | √ | ||
USB接口 | 連接識別 | √ | √ | √ | |
文件播放（靜態） | √ | ||||
SD卡 | 連接識別 | √ | √ | ||
盤符識別 | √ | √ | |||
視頻輸出 | 圖像有無 | √ | √ | √ | |
圖像缺色 | √ | √ | |||
PAL制 | √ | √ | √ | ||
NTSC制 | √ | √ | √ | ||
揚聲器輸出 | 聲音有無 | √ | √ | √ | |
聲道左右 | √ | √ | |||
聲音高低 | √ | ||||
WIFI | 圖標識別 | √ | √ | √ | |
地址讀取 | √ | √ | |||
網絡（有線） | 連接識別 | √ | √ | √ | |
圖標識別 | √ | √ | |||
地址讀取 | √ | √ | |||
系統/版本信息 | 指定信息讀取 | √ | |||
藍牙 | 配對后界面顯示設備名稱 | √ | |||
背光調節 | 亮暗變化 | √ | |||
檢測結果 | 警示燈 | √ | √ | √ | |
電子報告 | √ | √ | √ | ||
網絡報告 | √ | √ | √ | ||
打印報告 | √ | ||||
不良品貼碼 | △ | ||||
RF射頻 | 圖像有無 | △ | |||
雪花點 | △ | ||||
扭曲 | △ | ||||
馬賽克 | △ | ||||
耳機輸出 | 聲音有無 | △ | |||
3D顯示 | 偏振式 | △ | |||
重低音（內置） | 聲音有無 | √ | |||
重低音（外置） | 聲音有無 | △ | |||
按鍵檢測 | 功能有無 | △ | |||
敲變檢查 | 圖像有無 | △ | |||
聲音斷 | △ | ||||
屏變檢查 | 有無變化 | △ | |||
變化方向 | △ | ||||
注：如上“√”表示支持，“△”表示設備構造差異較大，對生產線檢測品定位有標準化、精度要求 | |||||
