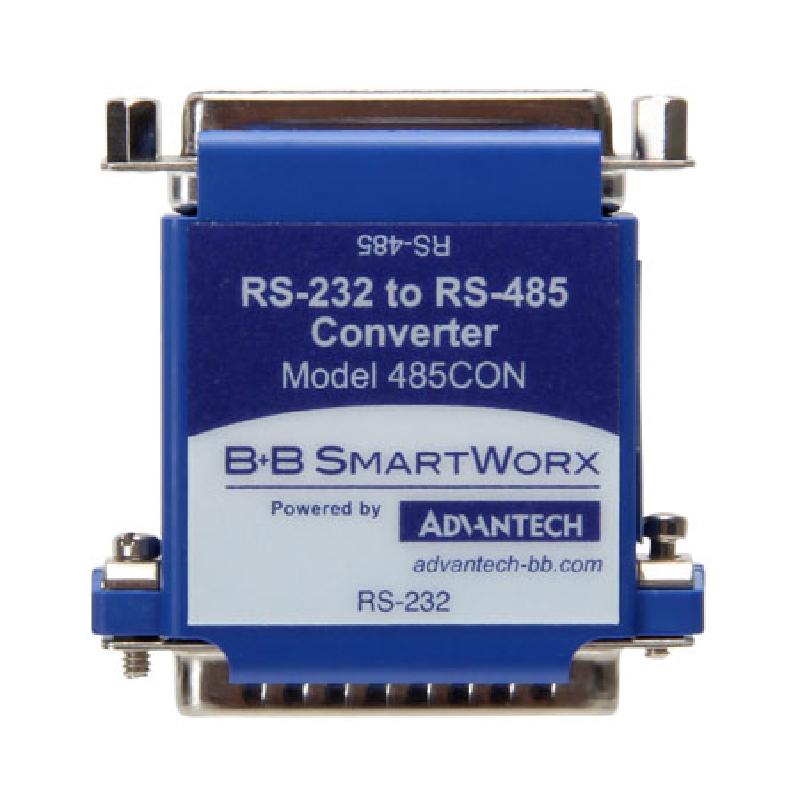

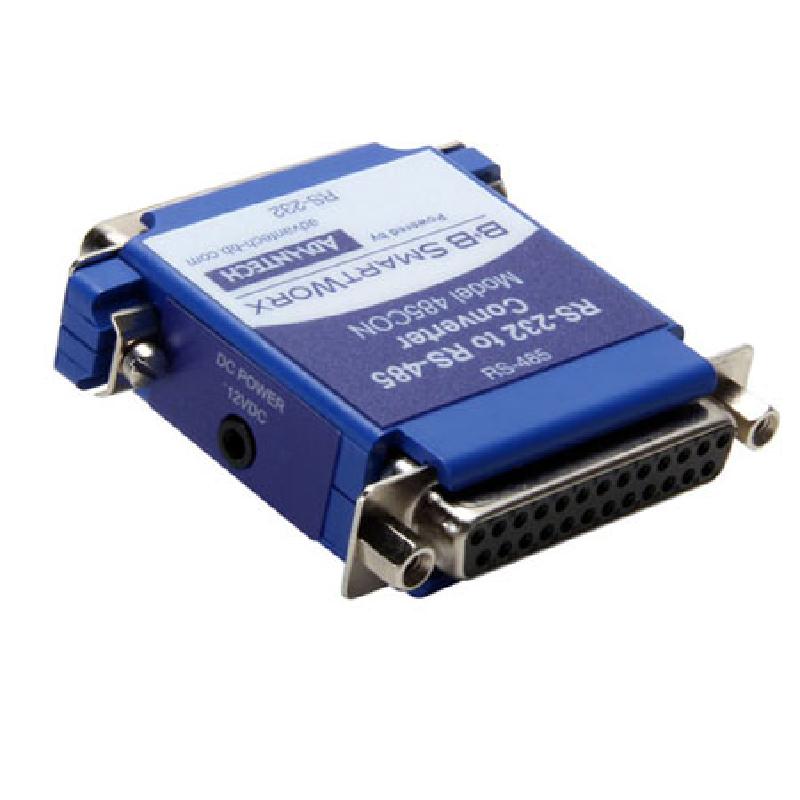

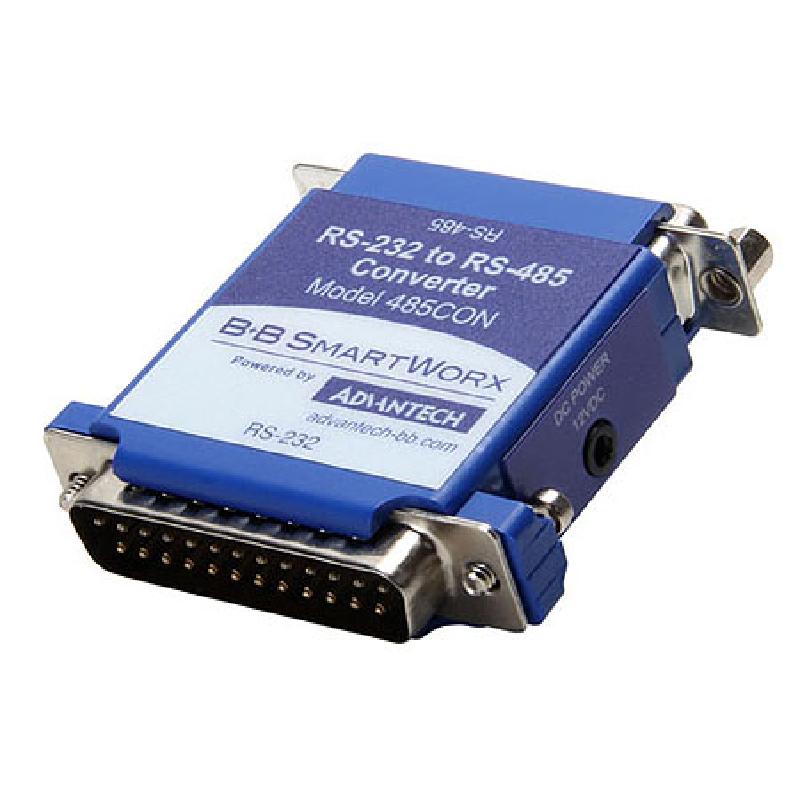

研華BB-485CON RS-232 至 RS-485 轉換器, DB25公頭 / DB25母頭

研華BB-485CON RS-232 至 RS-485 轉換器, DB25公頭 / DB25母頭


  • 將不平衡差分的全雙工RS-232轉換為平衡差分的全雙工或半雙工RS-485
  • 將RS-232數據傳輸信號擴展至1.2公里(4000英尺)
  • 240 kbps波特率(普通)
  • 快速、簡單的線纜安裝
  • 需要電源(不包括在內,單獨出售)
  • 該RS-232到RS-485轉換器,將不平衡差分的全雙工RS-232信號轉換為平衡差分的全雙向或半雙工RS-485信號。RS-485是RS-422平衡線路標準的增強版。它允許在雙線系統上使用多個驅動器和接收器。RS-232端口使用DB-25P型公頭連接器,支持引腳2(TD輸入)和3(RD輸出)。保護接地(引腳1)和信號接地(針腳7)也已連接。RS-485端口使用DB-25S型母頭連接器,引腳2和14上具有發送數據輸出,引腳5和17上具有接收數據輸入。保護接地(引腳1)和信號接地(針腳7)通過連接到RS-232接頭。兩條RS-485線路的極性必須正確。
