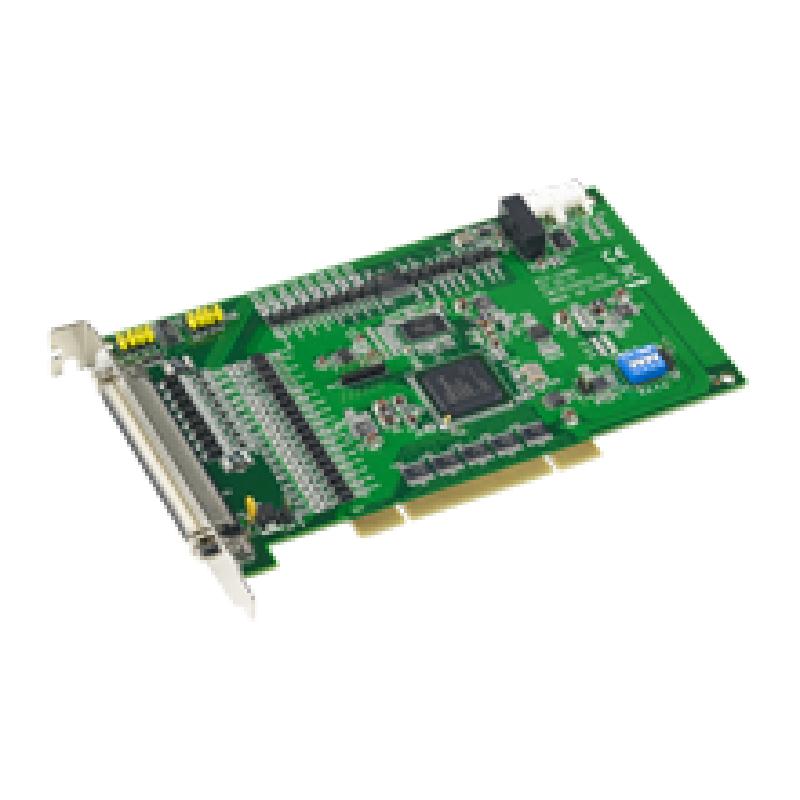

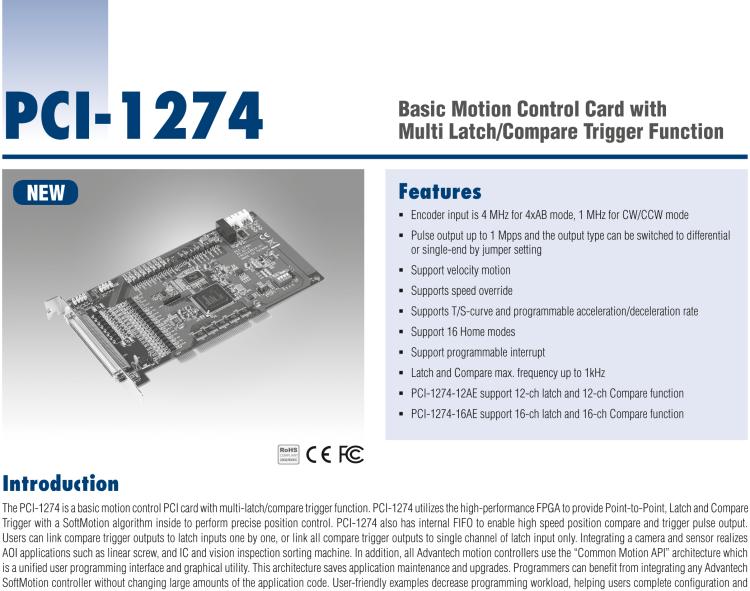

研華PCI-1274 四軸PCI接口DSP架構帶比較觸發功能運動控制卡

• 編碼器輸入規格為4xAB模式 10MHz，CW/CCW模式2.5 MHz
• 脈沖輸出1的MPPs，可通過跳線設置為差分或單端輸入方式
• 支持2軸直線插補
• 支持運動疊加功能
• 支持T / S曲線和可編程的加/減速率
• 支持16種會HOME模式
• 支持12-CH通道比較觸發功能
• PCI-1274是四軸PCI接口DSP架構帶比較觸發功能運動控制卡，融合DSP 和FPGA 控制器設計，其兩軸直線插補到12-CH通道和12-CH比較觸發結合SoftMotion算法進行精確的位置控制。PCI-1274也有內部的FIFO實現高速位置比較和觸發脈沖輸出。
