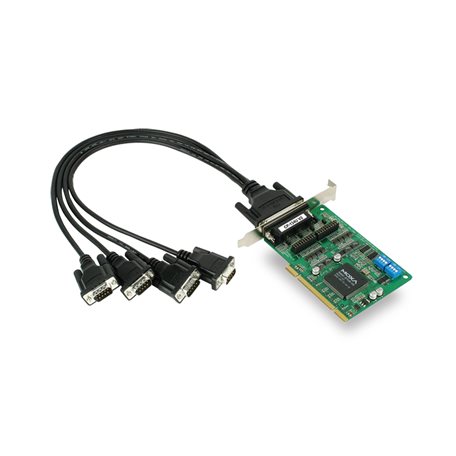

MOXA多串口卡CP-134U 系列
- CP-134U 系列
4 端口 RS-422/485 通用 PCI 串口卡，可選帶 2 kV 光電隔離保護
CP-134U 系列；4 端口 RS-422/485 通用 PCI 串口卡，可選帶 2 kV 光電隔離保護
介紹
CP-134U 和 CP-134U-I 是 4 端口通用 PCI 多串口卡，專為工業自動化系統中的長距離、基于 PC 的多點數據采集應用而設計。
芯片集成的數據流向自動控制，提供精確 RS-485 通信RS-485 通信需要精準的時間控制來啟用和禁用線路驅動控制。Moxa Turbo Serial Engine
芯片為 CP-134U 串口卡提供芯片集成的 ADDC
功能，使 RS-485 通信連接與 RS-232 一樣簡單。
RS-485 多點通信，1.2 km 距離內可連接多達 31 臺設備
CP-134U 通用 PCI 卡具備 4 個 RS-422/485 串口，每個串口支持高達 921.6 kbps 傳輸速率。在 RS-485 模式下，串口可通過菊花鏈方式，在 1.2 km 通信距離內連接多達 31 臺 RS-485 設備。用戶可選擇 CP-134U-I 用于長距離 RS-485 通信，產品提供 2 kV 電氣隔離保護，可防止設備損壞。
提供 Windows、Linux 和 UNIX 驅動程序
Moxa 持續支持各種操作系統，CP-134U 和 CP-134U-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驅動程序，并支持 WEPOS 等其他嵌入式應用操作系統。
產品規格
串口界面 | |
通信控制器 | MU860（兼容 16C550C） |
總線 | 32位通用PCI |
接頭 | DB44母頭 |
FIFO | 128 bytes |
最大板載數 | 8 |
端口數量 | 2 |
串口標準 | 2 x RS-232/422/485、2 x RS-422/485 |
波特率 | 50 bps 至 921.6 kbps |
數據位 | 5、6、7、8 |
停止位 | 1、1.5、2 |
校驗位 | 無、偶、奇、Space、Mark |
流量控制 | 無，RTS/CTS、XON/XOFF |
隔離保護 | CP-132U-I 系列：2 KV |
串口信號 | |
RS-232 | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 | Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND |
RS-485-4w | Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w | Data+、Data-、GND |
串口軟件特性 | |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x、Linux 內核 4.x、Linux 內核 5.x |
Windows 驅動程序 | DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驅動程序 | Linux 內核 2.4.x、Linux 內核 2.6.x、Linux 內核 3.x |
UNIX 驅動程序 | Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
電源參數 | |
輸入電流 | CP-134 系列：180 mA @ 5 VDCCP-132U-I 系列：850mA @ 5 VDC |
機械特征 | |
尺寸 | CP-134U 系列：82.5 x 120 mm（3.24 x 4.72 英寸）CP-134U-I 系列：115 x 120 mm（4.52 x 4.72 英寸） |
LED接口 | |
LED 指示燈 | 每個端口內置 Tx、Rx LED |
工作環境 | |
工作溫度 | 0 至 55°C（32 至 131°F） 寬溫型號：-40 至 85°C（-40 至 185°F） |
存儲溫度（含包裝） | -40 至 85°C（-40 至 185°F） |
相對濕度 | 5 至 95%（非冷凝） |
安規認證 | |
EMC | EN 55032/24 |
EMI | CISPR 32，F(xiàn)CC Part 15B Class B |
EMS | IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kVIEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m |
聲明 | |
綠色產品 | RoHS、CRoHS、WEEE |
MTBF | |
時間 | 480,209 小時 |
標準 | Telcordia SR332 |
