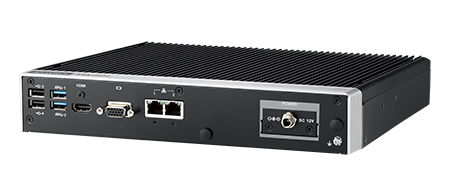

研華無風扇嵌入式工控機 ARK-2232L

Intel Atom E3940 Quad Core Soc

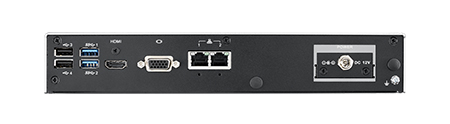

Dual independent displays with one 4K HDMI and one VGA

12V lockable DC jack power input

9-36V power module compatible with all-in-one ordering

-20 ~ 60 °C extend temperature operating

Mini PCIe expansion with SIM holder for communication module

M.2 NGFF 2230 E Key for Wifi communication module

mSATA and 1 x 2.5" SATA storage device

Advantech iDoor module compatible

Advantech EMIO miniPCIe module compatible with all-in-one ordering

Advantech MIOe module compatible with all in one ordering (2 Layers)

產品描述

研華無風扇嵌入式工控機 ARK-2232L

可選配置：

1、ARK-2232L-S6A1/E3940/4G/500G/適配器

2、ARK-2232L-S6A1/E3940/4G/1T/適配器

3、ARK-2232L-S6A1/E3940/8G/128G固態/適配器

備注：也可以根據客戶需求定制產品。

產品規格

ARK-2232L-S6A1
處理器	CPU	Intel Atom E3940 四核 C ore SoC 處理器
	頻率	1.6 GHz, turbo burst 1.8 GHz
	二級緩存	2MB
	BIOS	AMI EFI 64-bit
內存	技術	DDR3L 1866 MHz
	最大容量	8 GB
	插槽	1 x 204-pin SO-DIMM
顯示	芯片組	Intel HD Graphics 500
	圖形引擎	4K Codec Decode& Encode for H.264, MPEG2, MVC, VC-1, WMV9, H.265 / HEVC, VP8, JPEG / MJPEG
	VGA	最高分辨率1920 x 1200 @ 60H z
	HDMI	HDMI1.4b高清視頻回放, 3840 x 2160 at 30Hz
	雙顯	支持, VGA + HDMI
以太網	LAN1	10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒
以太網	LAN2	10/100/1000 Mbps Intel i210-IT GbE,支持網絡喚醒
音頻	接口	Realtek ALC888S, 高清音頻，線路輸出，麥克風輸入

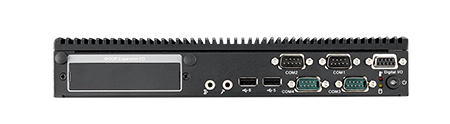

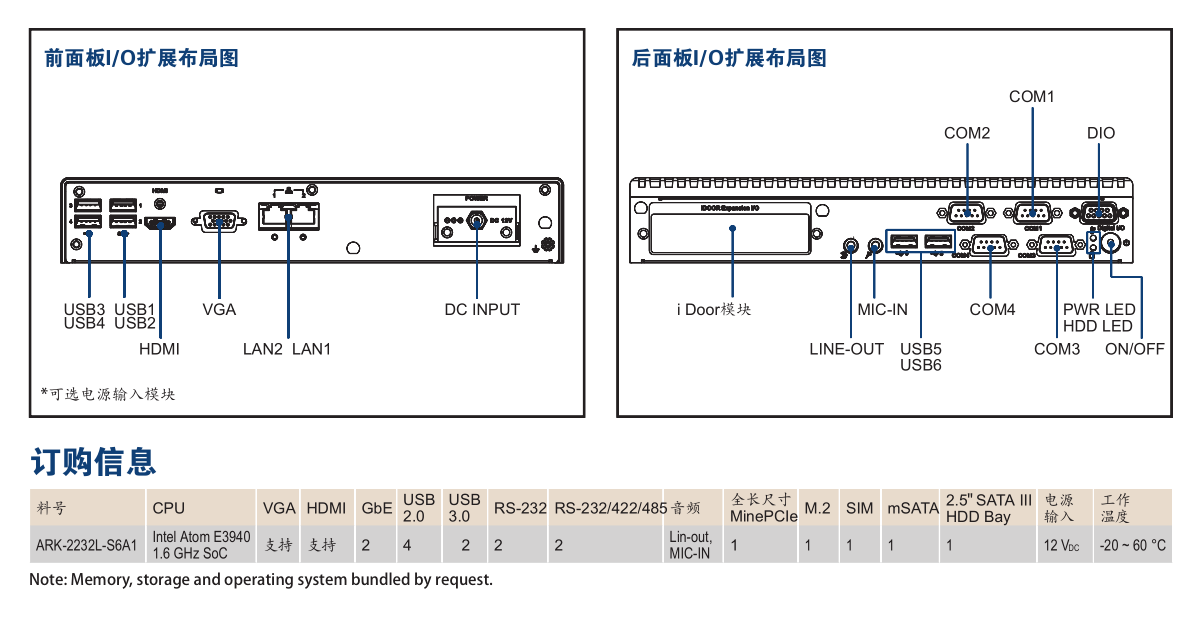

IO 接口	串行端口	2 x RS-232 ports, 2 x RS-232/422/485 port 自動流控制
	DIO	8-bit programmable general purpose input/output
	USB接口	2 x USB 3.0, 4 x USB 2.0
	TPM	TPM 2.0 power by Infineon SLB9665TT2.0 (依項目支持)
其他	看門狗定時器	255 levels時間間隔，可由軟件設置
擴展槽	Mini PCIe	1x全長尺寸M ini PC Ie 帶SIM 插槽
擴展槽	M.2	1 x M.2 2230 E Key
存儲	HDD	1xSATA 2.5" H D D Bay（兼容12. m m 高的HDD）（最大數據傳輸速率300 M B/s）
存儲	mSATA	1個全長尺寸m SATA插槽（與m iniPC Ie共享）
操作系統	Microsoft Windows	Windows 10
操作系統	Linux	依項目支持
電源	電源類型	AT/ATX
	輸入電壓	12V DC (9-36V 可選配)
	最小輸入功率	12 V, 5 A
	電源適配器	AC to DC, DC12V/5A, 60W （可選）
功耗(僅限 C PU /內存）	一般最大	7.79W 17.48W
物理特性	結構	鋁殼
	安裝方式	DIN導軌/桌面/壁掛式/VESA安裝

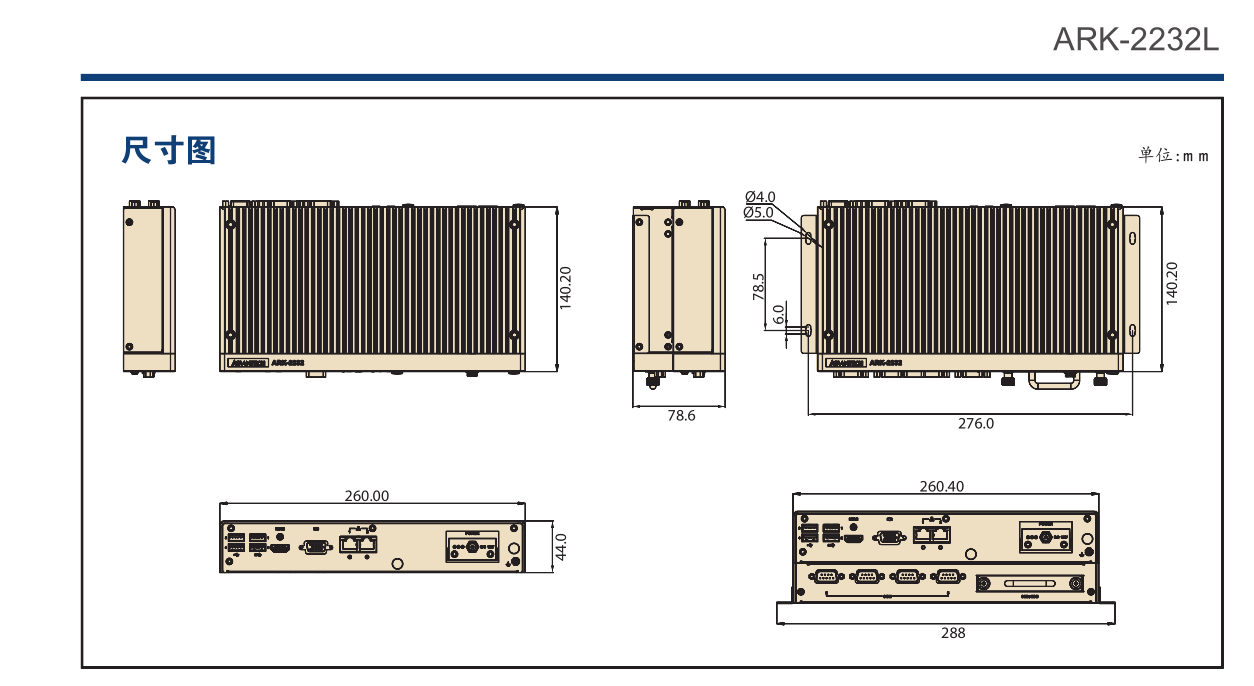

	尺寸 (W x H x D)	260 x 44 x 140.2 mm (10.24" x 1.73" x 5.52")
	重量	凈重：1.9kg (4.19 lbs);毛重: 2.9kg (6.39 lbs)
工作環境與認證	工作溫度	帶寬溫配件：-20 ~ 60 °C (-4 ~ 140 °F) with 0.7m/s 風流帶常規配件： 0 ~ 40 °C (32 ~ 104 °F) with 0.7m/s 風流
	存儲溫度	- 40 ~ 85 °C ( -40 ~ 185 °F)
	相對濕度	95% @ 40 °C (非凝結)
	抗振保護	With SSD: 3 Grms, IEC 60068-2-64, 隨機, 5 ~ 500 Hz, 1 hr/axis.
	抗沖擊保護	With SSD: 30 G, IEC 60068-2-27, 半正弦, 11 ms 持續時間
	EMC	CE/FCC Class B, CCC, BSMI
	安全認證	UL,CB,CCC,CSMI
